Enerji sistemlərində,cərəyan transformatorlarıvə gərginlik transformatorları cərəyan və gərginliyin təhlükəsiz və dəqiq ölçülməsini və nəzarətini təmin etmək üçün adətən istifadə olunur. Bu iki cihaz funksiya baxımından üst-üstə düşsə də, dizayn, iş prinsipləri və tətbiq ssenarilərində əhəmiyyətli fərqlərə malikdir.

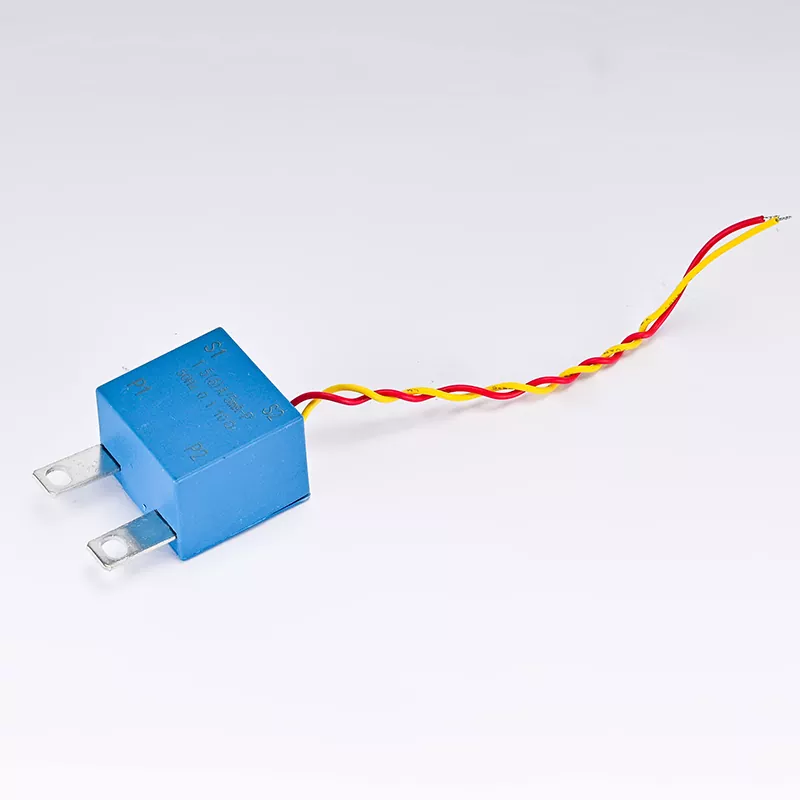

Prinsipcə, cərəyan transformatoru (CT) böyük cərəyanları kiçik cərəyanlara çevirən bir cihazdır və elektromaqnit induksiya prinsipi əsasında işləyir. Enerji sistemlərində CT-lər çox vaxt sxemləri qorumaq və idarə etmək üçün böyük cərəyanları ölçmək üçün istifadə olunur. CT-nin ilkin sarğı birbaşa dövrədə ardıcıl olaraq bağlanır, ikincil sarğı isə ölçmə alətinə və ya qoruyucu qurğuya bağlıdır. Cərəyan birinci tərəfdən keçdikdə, elektromaqnit induksiya prinsipinə uyğun olaraq ikinci dərəcəli tərəfdə müvafiq cərəyan yaranır. Gərginlik transformatoru (VT) elektromaqnit induksiya prinsipinə əsaslanan yüksək gərginliyi aşağı gərginliyə çevirən bir cihazdır. Təhlükəsizliyi və dəqiqliyi təmin etmək üçün enerji sistemlərində yüksək gərginlikləri ölçmək üçün VT-lərdən istifadə olunur. VT-nin birincil sarğı dövrədə paralel bağlanır, ikincil sarğı isə ölçmə alətinə və ya qoruyucu qurğuya qoşulur. Birincil tərəfdə gərginlik olduqda, elektromaqnit induksiya prinsipinə uyğun olaraq ikincil tərəfdə müvafiq gərginlik yaranır.
İkisinin fərqli ölçmə hədəfləri var.Cərəyan transformatorlarıəsasən enerji sistemlərinin monitorinqi və qorunması üçün cərəyanı ölçmək üçün istifadə olunur. Onlar cari ölçmə, enerji ölçmə, qısaqapanmadan qorunma və həddindən artıq yüklənmədən qorunmaq üçün istifadə edilə bilər. CT-nin çıxış cərəyanı standart ölçü alətləri və mühafizə cihazları ilə uyğun olmaq üçün adətən 5 amper və ya 1 ampere standartlaşdırılır.
Gərginlik transformatorları əsasən enerji sistemlərinin monitorinqi və qorunması üçün gərginliyin ölçülməsi üçün istifadə olunur. Onlar gərginliyin ölçülməsi, enerjinin ölçülməsi, izolyasiyanın monitorinqi və həddindən artıq gərginliyin qorunması üçün istifadə edilə bilər. VT-nin çıxış gərginliyi adətən 100 volt və ya 100/√3 volta standartlaşdırılır ki, standart ölçü alətləri və mühafizə cihazları ilə uyğun olsun.
İkisinin fərqli dizayn fokusları var. Cari transformatorların layihələndirilməsi zamanı cərəyanın təhlükəsizliyini nəzərə almaq lazımdır. KT-lər dövrədə birbaşa sıra ilə birləşdirildiyi üçün onlar dövrədə qısaqapanma cərəyanına tab gətirə bilməlidirlər. CT-nin əsas tərəfi adətən qısaqapanma şəraitində təhlükəsiz işləməyi təmin edərkən müqaviməti və istilik itkisini azaltmaq üçün daha böyük en kəsiyi ilə dizayn edilir.
Gərginlik transformatorları dizayn edərkən gərginlik təhlükəsizliyini nəzərə almalıdırlar. VT-lər dövrədə paralel bağlandığından, dövrədə həddindən artıq gərginliyə tab gətirə bilməlidirlər. Yüksək gərginlik şəraitində təhlükəsiz istismarı təmin etmək üçün adətən VT-nin əsas və ikinci tərəfləri arasında yüksək izolyasiya gücü izolyasiyası mövcuddur. Tətbiq sahəsində cərəyan transformatorları elektrik stansiyaları, yarımstansiyalar və paylayıcı şəbəkələr də daxil olmaqla enerji sisteminin müxtəlif keçidlərində geniş istifadə olunur. Onlar ötürücü xətlər, transformatorlar və mühərriklər kimi avadanlıqlara quraşdırıla bilər ki, bu avadanlıqları həddindən artıq yüklənmələrdən və qısaqapanmadan qorusun. Gərginlik transformatorları həmçinin enerji sisteminin müxtəlif keçidlərində, xüsusən də yüksək gərginliklərin ölçülməsi və idarə edilməsi lazım olduğu hallarda geniş istifadə olunur. Onlar enerji sistemlərini həddindən artıq gərginliklərdən və izolyasiya xətalarından izləmək və qorumaq üçün yarımstansiyalarda və paylayıcı şəbəkələrdə quraşdırıla bilər.
Səhv baxımındancərəyan transformatoruxəta əsasən maqnit doyma və ikinci dərəcəli yan yükün təsirindən irəli gəlir. Səhvləri azaltmaq üçün CT adətən daha yüksək maqnit keçiriciliyi və daha aşağı ikinci dərəcəli yan müqavimət ilə dizayn edilir. CT-nin dəqiqliyi adətən 0,2% ilə 0,5% arasındadır ki, bu da əksər enerji sistemi tətbiqləri üçün kifayətdir. Gərginlik transformatorunun səhvi əsasən maqnit doyma və ikincil yükün təsirindən, həmçinin birincil və ikincil tərəflər arasında izolyasiya itkisindən qaynaqlanır. Xətanı azaltmaq üçün VT adətən yüksək maqnit keçiriciliyi və aşağı ikincil müqavimətlə dizayn edilir və yüksək izolyasiya gücünə malik materiallardan istifadə edilir. VT-nin dəqiqliyi adətən 0,2% ilə 0,5% arasındadır ki, bu da əksər enerji sistemi tətbiqləri üçün kifayətdir.
Baxımın yoxlanılması tələbləri baxımından, cərəyan transformatoruna texniki xidmət adətən birinci və ikinci tərəflərin birləşmələrinin yoxlanılmasını və CT-nin maqnitlə doymadığını və ya zədələnməməsini təmin edir. CT-nin kalibrlənməsi adətən quraşdırmadan sonra və ölçmənin düzgünlüyünü təmin etmək üçün müntəzəm texniki xidmət zamanı həyata keçirilir. Gərginlik transformatoruna texniki qulluq adətən birinci və ikinci tərəflərin birləşmələrinin yoxlanılmasını və VT-nin maqnitlə doymadığını və zədələnməməsini təmin edir. Ölçmənin düzgünlüyünü təmin etmək üçün VT-nin kalibrlənməsi adətən quraşdırmadan sonra və müntəzəm texniki xidmət zamanı aparılır.
